Targoncavilla kiválasztása – méretek, ISO/FEM osztály és kopás

A megfelelő targoncavilla kiválasztásához nem elég a hosszát és szélességét ismerni. A rögzítési osztály, teherbírás, méretek és a kopás mértéke egyaránt fontos.

A targoncavilla egyszerű alkatrésznek tűnhet, valójában azonban a targonca egyik legnagyobb igénybevételnek kitett és biztonsági szempontból legfontosabb eleme.

Új villa rendelésekor nem elegendő azt megadni, hogy például „1200 mm hosszú villa kell”. A megfelelő alkatrész kiválasztásához több méretet és műszaki paramétert is pontosan azonosítani kell.

A horogra akasztható targoncavillák és villakocsik rögzítési méreteit jelenleg az ISO 2328:2011 szabvány határozza meg; ezt 2023-ban ismét megerősítették, miközben már készül a következő kiadása is.

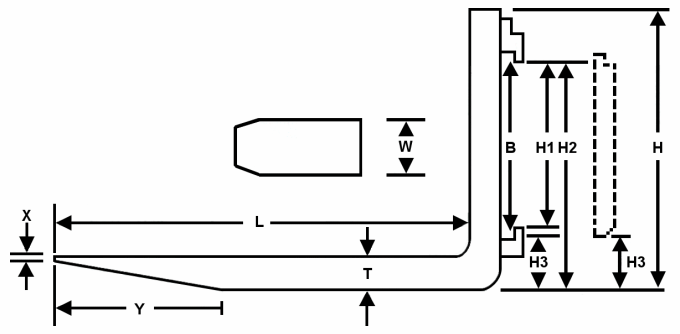

1. A villa legfontosabb méretei

Villa rendelésekor jellemzően az alábbi adatokat kell meghatározni:

  • villa hossza,
  • villa szélessége,
  • villa vastagsága,
  • a villa hátmagassága,
  • rögzítési kialakítás,
  • villakocsi/rögzítési osztály,
  • szükséges teherbírás.

A méreteket mindig a meglévő villa és a targonca adatai alapján kell ellenőrizni.

2. Mit jelent az ISO/FEM osztály?

A gyakorlatban gyakran FEM-osztályként emlegetett méret valójában a horogra akasztható villák és villakocsik szabványos rögzítési rendszerére utal.

Az ISO 2328 célja, hogy meghatározott teherbírási tartományokban szabványosítsa a villák és villakocsik rögzítési méreteit, így kompatibilis alkatrészek legyenek kiválaszthatók.

Ezért villa rendelésénél nem elegendő a teljes hossz megadása: a megfelelő rögzítési osztály az egyik legfontosabb adat.

3. Hogyan állapítható meg a szükséges villa?

A legegyszerűbb, ha rendelkezésre áll:

  • a targonca gyártója és típusa,
  • gyári száma,
  • a meglévő villa méretei,
  • villakocsi típusa vagy osztálya,
  • a villa jelölése, ha még olvasható,
  • fénykép a villáról és a rögzítésről.

Ha a villa jelölése lekopott vagy nem olvasható, a megfelelő méretek mérésével általában azonosítható a szükséges kivitel.

4. A villa hossza

A villa hosszát a mozgatott rakományhoz kell igazítani.

A túl rövid villa nem biztosít megfelelő alátámasztást, míg a szükségtelenül hosszú villa:

  • ronthatja a manőverezhetőséget,
  • előrébb viheti a rakomány súlypontját,
  • befolyásolhatja a targonca maradék teherbírását.

A tényleges maradék teherbírást nemcsak maga a targonca, hanem a villa, az adapter és a rakomány súlypontja is befolyásolhatja. A CAM Attachments maradékteherbírás-kalkulátora ezért többek között külön kezeli a villa hosszát, vastagságát és a rakomány súlypontját.

5. Szélesség és vastagság

A villa keresztmetszete szoros kapcsolatban áll annak terhelhetőségével.

Ezért egy kopott villa esetében különösen fontos a vastagság ellenőrzése.

A villák napi használat során jelentős mechanikai igénybevételnek vannak kitéve, ezért a Cascade is rendszeres kopás- és sérülésvizsgálatot javasol.

Nem megfelelő méretű villát nem szabad pusztán azért felszerelni, mert fizikailag ráilleszthető a villakocsira.

6. Mikor tekinthető kopottnak a villa?

A villák vizsgálatára és javítására külön szabvány vonatkozik: az ISO 5057:2022, amely a használatban lévő tömör keresztmetszetű targoncavillák ellenőrzésének és javításának módszereit határozza meg.

A gyakorlatban ellenőrizni kell többek között:

  • a villa vastagságának csökkenését,
  • repedéseket,
  • deformációt,
  • a villaszar és villahát szögének változását,
  • rögzítőelemeket,
  • a két villa közötti magasságkülönbséget,
  • kampók és rögzítések állapotát.

A kopást nem érdemes pusztán szemre megítélni. Erre speciális villakopás-mérők is használhatók; a Cascade például külön mérőeszközt és ellenőrző készletet kínál erre a célra.

7. Repedt vagy elgörbült villa

A látható repedést, jelentős deformációt vagy rendellenes alakváltozást komolyan kell venni.

Ilyen esetben a villát nem szabad egyszerűen visszahajlítani vagy házilag meghegeszteni.

A villa javítása biztonságkritikus munka, ezért annak megengedhetőségét és módját megfelelő szakembernek kell meghatároznia az alkalmazandó előírások alapján. Az ISO 5057 kifejezetten a használatban lévő villák vizsgálatával és javításával foglalkozik.

8. A két villát együtt kell vizsgálni

A targoncán lévő villapárnak egymással is megfelelően együtt kell működnie.

Érdemes ellenőrizni:

  • azonos-e a két villa típusa és mérete,
  • azonos magasságban vannak-e a villahegyek,
  • hasonló-e a kopásuk,
  • megfelelően működik-e mindkét rögzítés.

Egy jelentősen eltérő villapár a rakomány egyenetlen alátámasztását eredményezheti.

9. Adapter használatakor különösen fontos az ellenőrzés

Oldalmozgató, villapozicionáló vagy más adapter alkalmazásakor mindig ellenőrizni kell, hogy:

  • megfelelő-e a rögzítési rendszer,
  • kompatibilis-e a villa az adapterrel,
  • hogyan változik a rakomány súlypontja,
  • mekkora maradék teherbírás áll rendelkezésre.

Az adapter saját tömege és súlypontja csökkentheti a targonca tényleges teherbírását.

10. Mit adjunk meg villa rendelésekor?

A gyors azonosításhoz érdemes elküldeni:

Targonca adatai

  • gyártó,
  • típus,
  • gyári szám.

Villa adatai

  • hossz,
  • szélesség,
  • vastagság,
  • hátmagasság,
  • ISO/FEM rögzítési osztály,
  • meglévő jelölések.

Plusz segítség

  • fénykép a teljes villáról,
  • fénykép a villakocsiról,
  • fénykép a villa rögzítéséről.

Minél pontosabbak az adatok, annál kisebb a téves alkatrész kiválasztásának esélye.

Mikor kell villát cserélni?

A villa állapotának megítélése nem pusztán esztétikai kérdés. A kopás, repedés vagy deformáció a teher biztonságos megtartását is befolyásolhatja.

Ezért ha bizonytalan a villa állapotában, érdemes azt szakemberrel ellenőriztetni.

A Pannon-Targ Kft. targoncavillák azonosításában és beszerzésében is segítséget nyújt. A pontos targoncaadatok és néhány fénykép alapján segítünk meghatározni a szükséges kivitelű villát.
